개인적으로 아마추어 촬영용 드론으로 매빅프로를 추천한다.

지금껏 6번은 추락시키며 날개는 4번정도 교체했고, 한번은 15미터(전기줄에 걸림)에서 추락하여 짐벌모터도 교체했다.

그러면서 느낀 것은 정말 튼튼하다. 자가수리 하여 아직도 잘 쓰고있다.

잦은 추락을 겪으면서 가장 먼저 발생했던 오류인 compass1 오류 시 자가수리 포인트에 대해 적고자 한다.

증상X : Compass1 하나만 동작하지 않는다고 특별히 비행이 안되진 않는다.

만약 이 상태로 날리다가 Compass2도 이상이 생기면,

자세 제어가 제대로 되지않아 위험할 수 있으니 수리하는것이 필수!!

준비물로는 +도 -도 아닌 육각 드라이버, 납땜기가 있어야 한다 (없다면 자가수리 불가).

우선 상판을 분리해야 하는데, 베터리를 분리한 후 4개, 상판 뒤쪽 2개를 빼주고

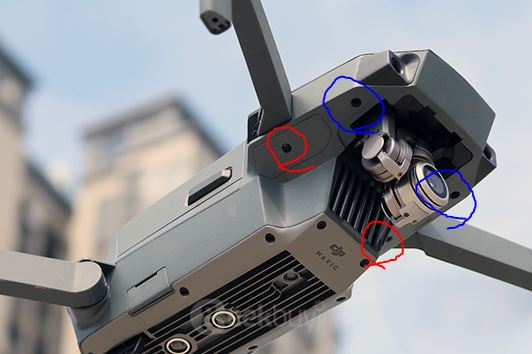

하부는 아래 이미지의 4곳의 나사를 뺀 후,

빨간색 플라스틱의 기체 양 바깥쪽 긴 직선부분을 얇은 스페이서나 칼 등으로 틈으로 넣어

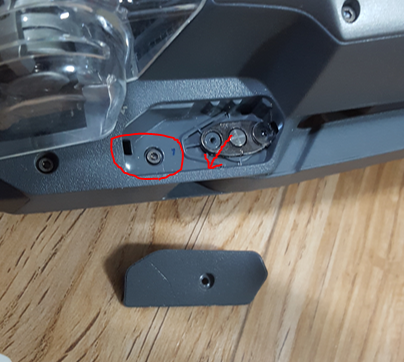

앞으로 벌린 후 양쪽 각각 1개씩 더 풀어야 한다.

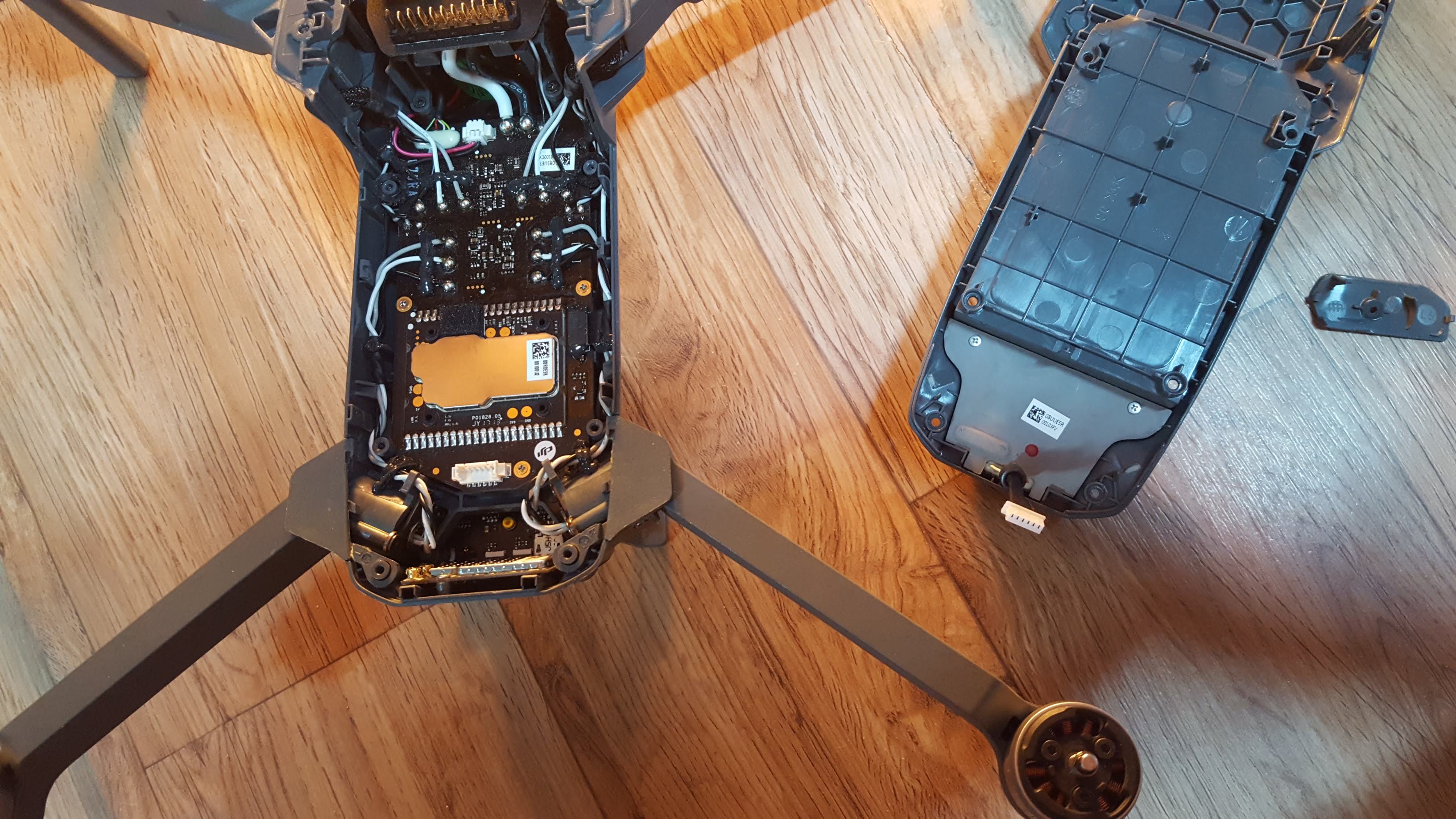

뜯어보면 Compass센서는 아래와 같이 기기 앞쪽에 하나, 뒤쪽에 하나 붙어있다.

뒤쪽 센서는 상판 분리 시, 잭을 빼줘야 한다.

Compass1은 앞쪽에 붙은 센서로, 찾은 추락 시, 이미지와 같이 연결전선이 떨어지기 쉽다.

전선 순서에 유의하여 떨어진 전선을 납땜(남땜기 필수)해주면 끝난다.

다시 조립 후 Compass calibration해주면 된다.

혹시 안동분들 중 동일 문제가 있으신분은 도움을 드릴 수 있으니 댓글 문의해 보시기를...

도움이 되셨나요?

아래 ♡공감 을 눌러주시면 블로거에게는 큰 힘이 됩니다.

지난번 매빅 프로 짐벌모터 고장으로 짐벌 카메라 전체를 주문했다가,

불량부품으로 곤욕을 한번 겪고(반송처리 하여 100% 환불은 받았습니다),

☞ 반송/환불과정 : https://ionslife.tistory.com/55

이번에는 리스크를 줄이기 위해서 짐벌모터 부분만 주문을 했습니다.

아래 링크에서 주문했는데, 결론적으로 그럭저럭 만족하며 수리를 마쳤습니다.

https://ko.aliexpress.com/item/Dji-mavic-pro-drone-100-mavic-pro-gimbals/32889766873.html?spm=a2g0s.9042311.0.0.1acf4c4dWrtZiQ

*참고로 이 제품은 이미지에도 보이듯이 카메라 연결케이블, 카메라 연결케이블에 대한 장갑(? 케이블 외부 노출을 막아주는 파츠)들이 포함되어 있지 않습니다.

이 짐벌모터 역시 중고이고, 중고제품들은 판매자에 따라 가격이 천차만별인데,

이 판매자는 보내기 전에 100%동작하는지 확인하고 보낸다고 강조해 두었더군요.

"Note: Not brand new, but will be tested before send out, 100% working."

잘 동작하기를 바라는 맘으로 주문해 보았습니다.

부품은 12일이라는 다소 빠른 기간만에 도착 했고, 교체를 마치고 Auto adjust를 수행해 보았습니다.

<Auto adjust Tip>

교체후 짐벌 조정 테스트를 하는데, 반시계 방향 회전에서 멈추더군요.

Auto adjust 기능은 어떤 한 부분에서 완벽히 동작하지 않으면 수 차례 반복하다가 fail이 뜹니다.
☞그래서 시계방향 으로 돌았다가 반시계 방향으로 돌 때, 살짝 손으로 더 돌려주었습니다.

그러자 이 과정은 넘어갔습니다.

이후 하단을 향했다가 30%상단까지 비추는 단계에서 상단부분에 또 문제가 생기더군요.
☞상단으로 살짝 손으로 올려주었습니다.

이렇게 하여 조정은 마쳤고, 다시한번 수행을 해봤습니다.

첫 번째 반시계 부분은 이젠 잘 넘어갔습니다.
(손으로 강제로 해준거지만 그 이후로는 강제로 하지 않아도 문제 부분까지 넘어가는듯 합니다.)

두 번째 30%상단은 여전히 해결이 안되더군요.

그냥 이 정도로 조정 테스트는 만족해야지 하면서 마쳤고,

30%상단으로 움직이는 기능을 막은 상태에서는 전반적인 동작에 이상이 없었습니다.

사실 촬영하면서 카메라를 상단까지 움직이는 경우는 극히 드물기 때문에,

이 정도에 만족하며 써야겠네요.
